干式铁芯，电抗率6%~14%,电压3~10KV

制造方式：三相、铁芯、带气隙
防护等级：IPOO，室内安装
保护级别：I
冷却方式：空气自冷
技术标准：VDE0532，IEC76
绕组和铁芯处理：真空浸渍，环氧树脂浇注，恒温炉中固化
绝缘等级：H
温度等级：T40/B
参数精度：-3%...3%
安装：橡胶金属板
线性度：1.8XIN
过电流：1.8XIN
设计参数：Uh1=106%，Uh3=0.5%，Uh5=Uh7=5%

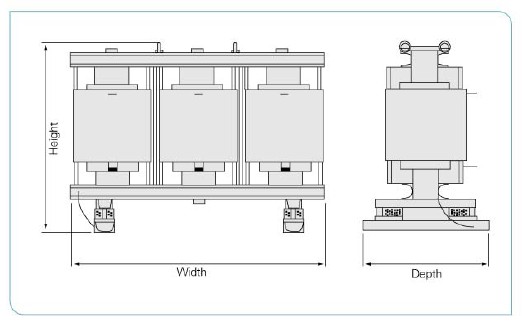

电容器组容量（kvar）	电抗器型号	外形尺寸（mm）	系统电压（KV）
200	BAE-HPR6-200-3-10KV-XL	790 x 380 x 730	10
300	BAE-HPR6-200-3-10KV-XL	820 x 360 x 810	10
400	BAE-HPR6-400-3-10KV-XL	865 x 360x 830	10
500	BAE-HPR6-500-3-10KV-XL	865 x 360 x 875	10
600	BAE-HPR6-600-3-10KV-XL	910 x 410 x 890	10
750	BAE-HPR6-750-3-10KV-XL	925 x 410 x 930	10
800	BAE-HPR6-800-3-10KV-XL	925 x 430 x 930	10
900	BAE-HPR6-900-3-10KV-XL	955 x 400 x 960	10
1002	BAE-HPR6-1002-3-10KV-XL	955 x 420 x 950	10
1200	BAE-HPR6-1200-3-10KV-XL	1035 x 460 x 1180	10

电容器组容量（kvar）	电抗器型号	外形尺寸（mm）	系统电压（KV）
200	BAE-HPR6-200-3-10KV-XL	790 x 380 x 730	6
300	BAE-HPR6-200-3-10KV-XL	820 x 360 x 810	6
400	BAE-HPR6-400-3-10KV-XL	865 x 360x 830	6
500	BAE-HPR6-500-3-10KV-XL	865 x 360 x 875	6
600	BAE-HPR6-600-3-10KV-XL	910 x 410 x 890	6
750	BAE-HPR6-750-3-10KV-XL	925 x 410 x 930	6
800	BAE-HPR6-800-3-10KV-XL	925 x 430 x 930	6
900	BAE-HPR6-900-3-10KV-XL	955 x 400 x 960	6
1002	BAE-HPR6-1002-3-10KV-XL	955 x 420 x 950	6
1200	BAE-HPR6-1200-3-10KV-XL	1035 x 460 x 1180	6
