有源滤波装置,25-300A, 可直接安装使用成套组件,IP00,70427A        400V/50HZ,其他请垂询

标准：EN 60439-1
额定电压：200V-690V，50/60Hz
安装：室内安装（清洁干燥），海拔1000m以下(其他可定制)。
防护等级：IP20或IP23
温度等级：-10/A（24小时平均温度+30℃）
接口：Modbus/RS485
无功功率：可从感性0.6至容性0.6
反应时间：10ms
连接：三相四线
效率：约97%
损耗功率：约30W/A（满负荷）
风量：550m3/h
滤波范围：2-71次谐波

无源产品的设计与调试非常复杂，在运行过程中对电网参数的变化非常敏感，即使是完善的设计仍存在谐振的危险。
无源产品滤波能力并非理想。而在谐波特别严重的场合，将导致电容器和电抗器严重过电流，产品自身的安全受到威胁。
无源产品不够灵活。例如单调滤波器只能滤除特定的某次谐波，要滤除多次谐波必须设置多个滤波器。
无源产品消耗大量的铜材、铝材和硅钢片，近年来这些材料价格飞涨，无源产品的成本优势正在逐渐丧失。

有源产品是以电力电子为基础，以微处理器为核心的崭新的滤波与补偿产品。
早期的有源产品分为无功补偿与滤除谐波两个分支，其中无功补偿产品的代表是STATCOM（SVG），滤除谐波的代表是有源滤波器(简称APF)。而现代的有源产品则发展成为集无功补偿与滤除谐波于一体的全功能产品。虽然在名称上仍沿用有源滤波器的叫法，但其功能已远远超越了滤波的范畴而成为滤波与补偿的全面解决方案：

滤除谐波效果非常理想，并且滤波方式灵活多样

由于采用微处理器作为控制核心，可以随心所欲地设置各种滤波方案。例如可以设置滤波的频谱，既可以滤除所有谐波，也可以根据设定仅滤除一部分谐波。滤除幅度也可以进行设置，既可以100%滤除谐波，也可以按照设定的比例滤除谐波。

无功补偿方式灵活机动，并且响应速度极为迅速

无功补偿方式可以设定为三相共补、三相分补或单相补偿。响应速度在微秒级，比无源的TSC响应速度还要快1000倍！并且，无功出力连续可调，这是无源的电容器分组投切所无法企及的。

可以消除电压波动与闪变，并提供短暂的电压支撑。
可以有效地抑制三相不平衡。
有源滤波器对电网参数的变化不敏感，不会与电网发生谐振。

有源滤波器的成本劣势近年来也在不断好转。一方面，电力电子和微处理器技术飞速发展，元器件价格不断降低，有源滤波器的成本在不断降低。而另一方面，有色金属价格的不断上涨，使得无源产品的成本不降反升。乐观展望，不远的将来， 有源滤波器的成本问题将不会成为其推广的主要障碍。

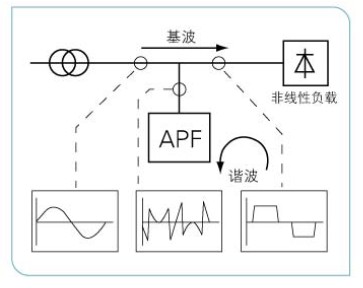

有源滤波器实时地检测电网的电流和电压，利用瞬时无功理论计算出有功、无功、谐波等分量，根据要求对其中一种或多种分量加以补偿，从而消除该分量对电网的影响。

具体构成上采用运算速度极快的数字信号处理器（DSP），在一个电网周波内进行数百次的采样与计算，产生一系列脉宽调制信号（PWM），驱使IGBT功率模块通过输出电抗器向电网输出正好与待补偿分量相位相反而大小相等的电流，去抵消待补偿分量，从而达到净化电网的目的。

有源滤波器型号表

补偿功率	产品型号	系统电压	安装方式
25A	BAE-APF2000-25-400-4L	400V	壁挂或机架
50A	BAE-APF2000-25-400-4L	400V	壁挂或机架
75A	BAE-APF2000-25-400-4L	400V	壁挂或机架
100A	BAE-APF2000-100-400-4L	400V	壁挂或机架
125A	BAE-APF2000-125-400-4L	400V	壁挂或机架
150A	BAE-APF2000-150-400-4L	400V	壁挂或机架
200A	BAE-APF2000-200-400-4L	400V	壁挂或机架

说明：J-机架式、B-壁挂式、Z-自带显示屏、T-集中监控屏
