BAE-RCU系列电压调节装置
背景描述
电压暂降和暂升是根据电压幅值方均根的变化而定义的，持续时间为半个周波到几秒。暂降指的是电压下降，而暂升则指电压上升。电压暂升通常是由系统的单相接地故障引起，导致正常相的电压瞬时上升，突然失去大容量负荷以及大的电容器组的切换等也是引起电压暂升的原因。受电压暂降和暂升影响最大的设备有：工业流程控制器、可编程序控制器( PLC)、可调速驱动器以及机器人系统。电压暂降可能会损坏基于微处理器的数字控制设备的数据，而电压暂升可能会损坏设备电源或使其重置。
IEEE标准及国家标准《电能质量电压暂降与短时中断》(GB/T30137-2013)规定了电压暂降定义： 电压暂降是指电力系统中某点工频电压有效值暂时降低至额定电压的10%~90%（即幅值为0.1~0.9（p.u）），针对电压暂降的持续时间，SEMI标委会组织的电能质量专题小组做了实验，在全美洲22站点进行电能质量研究，共记录到1076个电压暂降事件，其中在绿色线并持续10ms~1min，此期间内系统频率仍为标称值，然后又恢复到正常水平的现象。电压暂降以剩余电压百分比为度量。短时中断是指一相或多相电压瞬时降低到0.1p.u以下，且持续时间为10ms-1min。

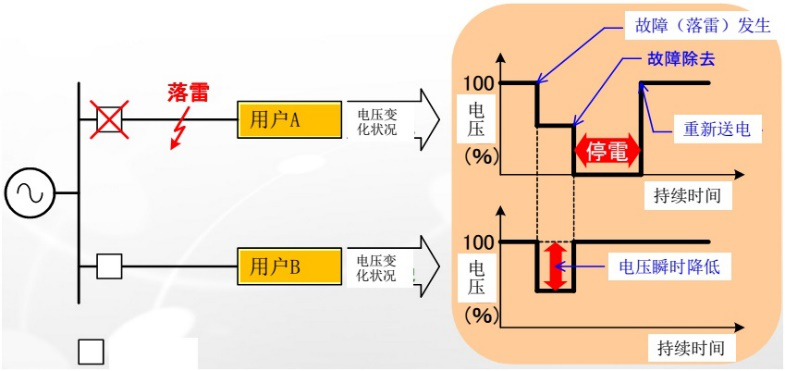

一般是由电网、变电设施的故障或负荷突然出现大的变化(如大功率设备启动等)所引起的。在某些情况下会出现两次或更多次连续的跌落或中断。
1、自然原因：雷击、闪电、暴雨、大风及下雪等；2、电力系统原因：短路故障、大电机启动、线路切换、变压器和电容器投切、配电装置故障感应电机（大功率）启动等；3、不可预知的偶然事件：交通事故、建筑施工造成输电线损坏、人为操作失误以及一些小动物进入配电室等。（SEMI）上方的电压暂降的数量占总数的93%，仅有6个事件为断电且都在1秒以内，仅有3个事件在2秒以外。
电压暂降对一些设备的危害
设备:电压暂降造成的影响结果
冷却控制器:当电压低于80%时，控制器动作将制冷电机切除，导致巨大生产损失
芯片测试仪:当电压低于85%时，测试仪停止工作，芯片、主板被毁坏
可编程控制器:当电压低于81%时，PLC停止工作；一些I/O设备，当电压低于90%、持续时间仅几十毫秒，就会被切除。
机器人:由机器人控制对金属部件进行钻、切割等精密加工的机械工具，为保证产品质量和安全，工作电压槛值一般设为90%，当电压低于此值、持续时间超过40～60ms时，被跳闸
直流电机:当电压低于80%时，直流电机被跳闸
变频调速器:当电压低于70%且持续时间超过120ms时，ASD被切除。而对于一些精细加工业中的电机，当电压低于90%且持续时间超过60ms时，电机就会跳闸而退出运行
电动机接触器:当电压低于50%、持续时间超过20ms，接触器就会脱扣；而有的研究表明，当电压低于70%、甚至更高，接触器就会脱扣
计算机:当电压低于60%，持续时间超过240ms时，计算工作将受到影响，如数据丢失.
技术参数
额定电压：230-480（其他需定制）
电网频率：50/60HZ（±5%）
接线方式：3L/4L
工作效率：>99%
过载能力：200%
电压暂降补偿：有
电压暂升补偿：有
全响应时间：<1mS
维修旁路装置：选配
制冷方式：智能风冷
通讯：RS323/RS485/RS424
环境温度：-10℃-50℃
环境湿度：最大95%RH（无凝露）
海拔高度：<1500m（其他需定制）
保护等级：IP20（其他需定制）
电压调节装置型号表（三相四线400V）
| 容量 | 产品型号 | 系统电压 | 类型 |
| 100 | BAE-RCU-100-4-400V | 400V | 普通型 |
| 400 | BAE-RCU-400-4-400V | 400V | 普通型 |
| 600 | BAE-RCU-600-4-400V | 400V | 普通型 |
| 800 | BAE-RCU-800-4-400V | 400V | 普通型 |
| 1000 | BAE-RCU-1000-4-400V | 400V | 普通型 |
| 1500 | BAE-RCU-1500-4-400V | 400V | 普通型 |
| 容量 | 产品型号 | 系统电压 | 类型 |
| 100 | BAE-RCU-100-4-400V | 400V | 增强型 |
| 400 | BAE-RCU-400-4-400V | 400V | 增强型 |
| 600 | BAE-RCU-600-4-400V | 400V | 增强型 |
| 800 | BAE-RCU-800-4-400V | 400V | 增强型 |
| 1000 | BAE-RCU-1000-4-400V | 400V | 增强型 |
| 1500 | BAE-RCU-1500-4-400V | 400V | 增强型 |
电压调节装置型号表（三相三线400V）
| 容量 | 产品型号 | 系统电压 | 类型 |
| 100 | BAE-RCU-100-3-400V | 400V | 普通型 |
| 400 | BAE-RCU-400-3-400V | 400V | 普通型 |
| 600 | BAE-RCU-600-3-400V | 400V | 普通型 |
| 800 | BAE-RCU-800-3-400V | 400V | 普通型 |
| 1000 | BAE-RCU-1000-3-400V | 400V | 普通型 |
| 1500 | BAE-RCU-1500-3-400V | 400V | 普通型 |
| 容量 | 产品型号 | 系统电压 | 类型 |
| 100 | BAE-RCU-100-3-400V | 400V | 增强型 |
| 400 | BAE-RCU-400-3-400V | 400V | 增强型 |
| 600 | BAE-RCU-600-3-400V | 400V | 增强型 |
| 800 | BAE-RCU-800-3-400V | 400V | 增强型 |
| 1000 | BAE-RCU-1000-3-400V | 400V | 增强型 |
| 1500 | BAE-RCU-1500-3-400V | 400V | 增强型 |
